西门子NX MCD Base（机电一体化概念设计）是西门子于2025年推出的本土化创新解决方案，作为Xcelerator平台的核心组件，它通过机械、电气、自动化三域协同仿真，实现了从设计到虚拟调试的全流程闭环。该产品不仅是一个设计工具，更是企业穿越工业4.0周期的”数字化加速器“，可将新产品开发周期缩短33%，编程效率提升40%以上
一、技术特点：多物理场协同仿真的工程革命
1. 机电一体化概念设计的核心架构
NX MCD Base基于西门子NX平台，是一个融合机械、电气、控制系统的多域协同仿真环境。其核心技术突破在于：
- 功能设计方法：将需求管理、机械设计、电气设计与软件工程有机结合，实现需求-功能-逻辑-物理（RFLP） 的全链路追溯
- 多物理场耦合：支持刚体动力学、碰撞检测、运动副、传感器、执行器的集成仿真，可验证机械结构合理性、控制逻辑可靠性及人机交互流畅性
- 硬件在环仿真（HiL）：通过虚拟设备与实际PLC（如S7-200 SMART）联调，提供真实物理信号交互，使调试结果更可信
2. 四大核心能力：从”试错”到”一次正确”
设计仿真一体化： 传统研发中机械、电气、控制团队”各自为战”，NX MCD Base打破信息孤岛，实现并行工程。设计人员可在办公室完成闭环测试，避免现场调试的设备损坏与人身风险
机电无缝集成： 与TIA Portal、PLCSIM Advanced、SIMIT深度集成，实现：
- 机械模型与PLC控制程序同步开发
- 电气信号（传感器、驱动器报文）虚拟联调
- HMI人机交互提前验证
数字孪生可视化： 向客户展示”虚拟样机”，面对面快速完成需求增改，将定制化沟通周期从数周缩短至小时，显著提升营销效率
。
成本与效率突破： 据统计，使用NX MCD Base可平均缩短新品上市周期33%，减少物料、水电和时间浪费，使开发从”成本陷阱”变为”精密计算”
。
3. 技术规格与兼容性
- 软件平台：基于NX 12.0及以上版本，作为应用模块嵌入
- 接口标准：支持Modbus TCP、OPC UA，可连接西门子及第三方PLC
- 数据格式：输出结果可无缝集成到CATIA、SolidWorks、ProE等平台
- 硬件要求：推荐32GB内存+Quadro RTX显卡，确保复杂装配体流畅仿真
二、计算场景应用：从机器人到生产线的全栈覆盖
1. 工业机器人协同性优化
应用场景：生产线升级、夹爪设计、系统集成
技术实现：
- 在NX MCD中定义机器人刚体、碰撞体、运动副，模拟直线插补、圆弧插补等运动
- 通过虚拟调试验证多机器人协同节拍，避免物理碰撞，提升工作效率
- 案例：某汽车焊装线通过NX MCD优化，机器人等待时间减少25%，产能提升15%
协同性提升： NX MCD可分析机器人与传送带、夹具、操作员的时空干涉，通过DELMIA仿真优化布局，使设备综合效率（OEE）提升10%以上
。
2. 汽车制造：产线虚拟调试
应用场景：车身装配线、动力总成组装
核心价值：
- 提前识别设计缺陷：如机构干涉、控制逻辑漏洞，减少50%物理原型投入
- 虚拟验证工艺：通过4D/5D模拟，验证焊接顺序、涂胶路径、螺栓拧紧策略
- 降本增效：某车企应用后，研发时间节约50%，返工率从15%降至3%
3. 电子制造：SMT生产线仿真
应用场景：贴片机、回流焊、AOI检测线
技术优势：
- 高精度运动仿真：模拟PCB板传送、元器件拾取、贴片精度（±0.01mm）
- 电气信号联调：验证FEEDER供料、视觉定位、贴装头控制的时序逻辑
- 质量预测：通过虚拟调试优化温度曲线，不良品率降低40%
4. 通用机械设计与验证
应用场景：包装机械、纺织机械、食品机械
功能实现：
- 复杂运动分解：将凸轮、连杆、齿轮组合运动分解为基本运动单元进行仿真
- 动力系统匹配：验证电机选型、减速比、负载惯量是否匹配
- 人机安全：模拟急停、安全门、光栅等安全功能，符合ISO 13849标准
5. 教育与培训
应用场景：职业院校、企业内训
教学价值：
- 可视化学习：学生可直观观察机械传动、电气控制、PLC逻辑的联动效果
- 安全实验：在虚拟环境中反复调试，避免真实设备损坏风险
- 课程开发：支持项目式教学，培养机电一体化复合型人才
三、如何使用：从安装到虚拟调试的完整路径
1. 软件安装与环境配置
系统要求：
bash
# 推荐配置
- CPU: Intel i7-12700K / AMD Ryzen 9 5900X
- 内存: 32GB DDR4-3200（复杂装配建议64GB）
- 显卡: NVIDIA Quadro RTX 4000（认证显卡）
- 硬盘: NVMe SSD 1TB（系统+项目文件）
- 操作系统: Windows 10/11 专业版安装步骤：
- 安装NX 12.0或更高版本（需独立许可证）
- 在NX安装向导中勾选 “机电一体化概念设计（MCD）” 模块
- 安装TIA Portal V17+ 和 PLCSIM Advanced
- 配置网络防火墙，允许NX与PLC仿真器通信（端口102, 4840）
2. 基础操作流程
创建机电概念设计项目：
bash
# 启动路径
1. 打开NX -> 新建 -> 机电概念设计
2. 或：开始 -> 所有模块 -> 机电概念设计（对已存在模型）
# 核心步骤
Step 1: 导入/创建3D模型（支持STEP、Parasolid、NX原生格式）
Step 2: 定义运动部件（刚体Rigid Body）

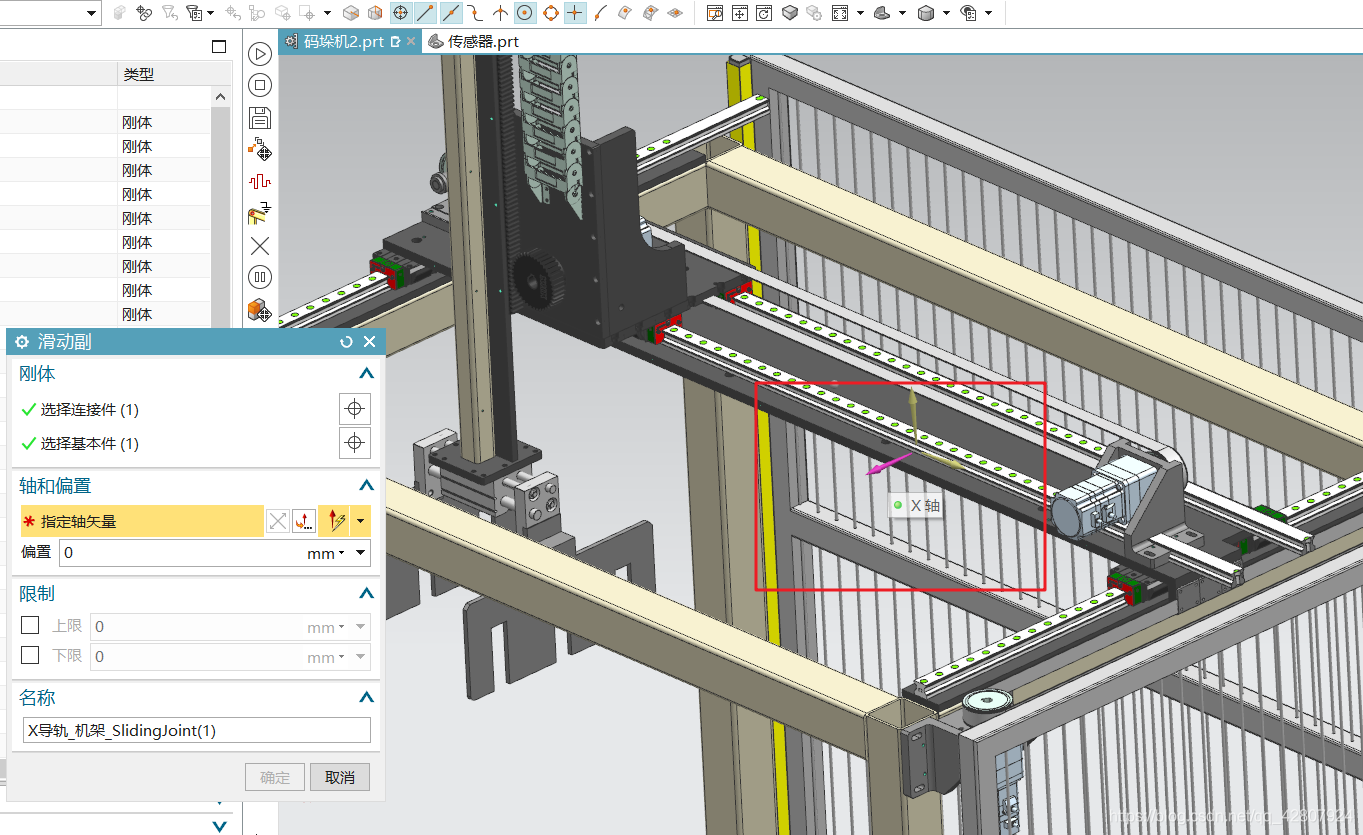

Step 3: 添加运动副（铰链、滑块、齿轮、凸轮）
Step 4: 定义碰撞体（Collision Shape）与物理材质
Step 5: 配置传感器（位置、速度、力传感器）
Step 6: 连接执行器（电机、气缸）与控制逻辑
Step 7: 运行仿真验证运动合理性
Step 8: 导出信号至TIA Portal进行PLC联调虚拟调试闭环
bash
# 与PLC联调流程
1. 在MCD中配置通信接口（Modbus TCP或OPC UA）
2. 启动PLCSIM Advanced，加载PLC程序
3. MCD发送传感器信号→PLC接收→PLC输出控制信号→MCD驱动执行器
4. 观察虚拟设备运行，验证逻辑正确性
5. 优化参数后，直接下载到真实PLC3. 进阶应用技巧
参数化设计：
Python
# 使用NX Knowledge Fusion
# 示例：根据负载自动选择电机
IF (load > 1000N) THEN
motor_type = "Servo_400W"
ELSE
motor_type = "Stepper_200W"
END IF性能优化：
- 碰撞体简化：复杂零件用包围盒或凸包替代，提升仿真速度3倍
- 多核加速：在首选项中设置物理线程数=CPU核心数-2
- GPU加速：启用CUDA加速进行大规模粒子仿真
团队协作：
- Teamcenter集成：通过ENOVIA管理设计需求与变更，实现跨地域协同
- 版本控制：每次仿真结果自动保存，支持回溯对比
4. 典型项目实战
案例：物料搬运机器人工作站
bash
# 项目背景：将物料从A点搬运至B点
# 硬件配置：S7-200 SMART + 伺服电机 + 气动夹爪
# MCD实施步骤
1. 创建3D模型：机器人本体、传送带、物料、夹爪
2. 定义刚体：机器人各轴、物料
3. 添加运动副：旋转关节（J1-J6）、滑动关节（夹爪）
4. 配置碰撞：物料与夹爪、物料与传送带
5. 设置传感器：物料到位检测（光电）、夹爪压力传感器
6. 编写PLC逻辑：抓取→提升→移动→放置→返回
7. 虚拟调试：运行1000次循环，验证无碰撞、节拍<5秒
8. 生成报告：导出BOM、气路图、电气接线图四、未来前景：从虚拟调试到工业元宇宙
1. 技术演进：AI与空间计算的深度融合
2026年：MCD AI 2.0
- 生成式设计：输入功能需求，AI自动生成3D模型+控制逻辑，准确率>85%
- 认知仿真：机器人可自主学习虚拟环境中的最优路径，无需人工编程
- 实时渲染：光线追踪技术使虚拟样机与实物无异，客户体验感倍增
2027年：工业元宇宙入口
- 多智能体协同：数百台设备虚拟孪生实时互联，模拟整厂运行
- 数字孪生即服务（DTaaS）：中小企业订阅虚拟调试能力，无需购买软件
- 区块链存证：虚拟调试过程上链，确保IP保护与司法追溯
2. 市场扩张：从离散制造到流程工业
行业渗透：
- 2026年：进入新能源电池、光伏、半导体行业，适配洁净室工艺
- 2027年：覆盖化工、制药等流程工业，支持管道流体、反应釜温控仿真
- 2028年：出海东南亚，适配本地标准（如日本JIS、德国VDI）
用户层级：
- 教育版：免费提供给职业院校，培养每年10万+机电工程师
- 企业版：按项目数量收费，单项目5-20万元
- 生态版：开放API，集成130+生态伙伴解决方案
3. 商业模式：从软件销售到价值分成
当前模式：许可证收费（3万-10万元/套）
未来模式：
- 效率分成：承诺缩短研发周期30%，与客户分成10%节省成本
- 调试服务：提供虚拟调试外包服务，按工时收费（5000元/天）
- 培训认证：推出MCD认证工程师，考证费3000元/人，年费500元/人
4. 竞争格局：巩固西门子领导地位
vs. 达索3DEXPERIENCE：
- 优势：与TIA Portal无缝集成，自动化生态更成熟
- 劣势：仿真能力弱于SIMULIA，多物理场耦合有限
- 策略：开放API，拥抱第三方求解器
vs. 国产虚拟调试软件（如华胜）：
- 优势：品牌背书强，工业用户信任度高
- 策略：推出MCD Base本土化版本，价格降低40%
行业影响：
- 2027年：70%高端装备企业采用虚拟调试，物理样机减少50%
- 2030年：虚拟调试成为 “智能制造” 的强制性评估指标
5. 生态建设：繁星计划与人才培养
西门子Xcelerator”繁星计划”：
- 生态伙伴：已聚集130+家（机器人、工业软件、AI应用、知识教育）
- 解决方案：上架30+联合方案，如MCD+机器人+视觉一体化工作站
- 人才培育：与50+高校共建虚拟调试实验室，每年培养5000名工程师
6. 挑战与应对
技术挑战：
- 模型保真度：虚拟模型与实物仍存偏差，需数字孪生校准技术
- 应对：结合IoT实时数据反馈，在线修正虚拟模型参数
市场挑战：
- 中小企业接受度：价格门槛仍较高
- 应对：推出MCD Base订阅版（999元/月），降低初始投入
人才挑战：
- 复合型人才稀缺：懂机械+电气+仿真的工程师不足
- 应对：西门子提供免费在线课程+认证体系，6个月速成
五、结论与采购建议
NX MCD Base不仅是虚拟调试工具，更是机电一体化设计的操作系统。它通过虚拟孪生+AI+自动化集成，将传统”试错-返工”模式转变为”一次正确“的精密计算，是中小企业实现智能制造的最低门槛入口。
采购决策树：
- 预算10-20万，高端装备研发：NX MCD完整版+TIA Portal+PLCSIM Advanced，买断许可证
- 预算3-5万，产线升级改造：NX MCD Base本土化版本，功能聚焦，性价比最优
- 预算有限，教学/初创：订阅版（999元/月） 或教育版（免费）
- 有定制化需求：联系西门子Xcelerator生态伙伴，获取机器人+视觉+仿真一体化方案
最佳实践：
- 试点项目：选择1-2个典型工作站（如搬运、焊接），3个月验证效果
- 团队培训：2名机械+1名电气+1名IT组成MCD小组，6个月掌握
- 流程重构：将虚拟调试嵌入研发流程，物理样机审批前必须通过MCD验证
- 生态绑定：加入繁星计划，与130+伙伴共享行业最佳实践
随着AI生成式设计与工业元宇宙的成熟，2026-2028年将是虚拟调试的黄金爆发期。率先部署NX MCD Base的企业将在缩短交期、降低成本、提升质量三方面建立不可逆的竞争优势，成为智能制造浪潮的领航者而非追随者。
