数据洪流的超级闸门:揭秘100GB/s全闪存存储如何重塑AI时代竞争力

在人工智能训练、尖端科研与高频金融交易的战场上,时间是以毫秒、甚至微秒来计算的。当昂贵的GPU集群因等待数据而空转,当至关重要的仿真计算因存储瓶颈而延期,企业损失的不仅是时间,更是转瞬即逝的机遇与真金白银的算力资源。传统的存储架构,在这股澎湃的数据洪流面前,已然成为制约创新的最后一道枷锁。

今天,我们迎来存储性能的颠覆性突破——100GB/s(800Gbps)超高带宽全闪存存储服务器。它不仅仅是一台存储设备,更是一台专为释放极致算力而生的“数据吞吐引擎”,旨在彻底击碎I/O瓶颈,让数据以前所未有的速度直达计算核心。

一、架构革命:从“通道拥堵”到“数据高速路”

该产品的核心,在于完成了一场从内到外的架构革命。它摒弃了传统存储的折中与妥协,采用全PCIe 5.0高速互连设计,让CPU通过直连通道与每一块NVMe闪存盘、每一个高速网络端口对话。

  • 心脏更强:搭载双路Intel® Xeon第五代可扩展处理器,提供高达120个并发I/O请求的处理能力,从容调度海量数据。
  • 缓存极大:配备最高256GB DDR5大容量缓存,充当数据的“超级中转站”,有效加速热点数据的访问。
  • 全闪加持:支持配置4至20块U.2 NVMe全闪存盘,通过独有的高性能Flash RAID架构,将随机读写延迟降至微秒级,实现最高100GB/s的聚合带宽

这意味着,数据存取不再需要“排队”和“绕行”,而是在一条无阻塞的“数据高速路”上实现点对点的直线传输。

二、赋能六大核心场景:性能提升何以触手可及?

真正的技术创新,价值必须体现在实际应用之中。这款存储服务器在六大高负载应用场景中,带来了可量化的颠覆性体验:

  1. AI大模型训练:将训练数据的加载速度提升3-10倍,让GPU利用率从普遍的60%提升至90%以上,每个训练周期(Epoch)的时间显著缩短,让昂贵的GPU算力发挥真正价值。
  2. 仿真计算(CAE/CFD):彻底解决多节点并行I/O时的“写入排队”难题。密集型仿真的Checkpoint(检查点)写入时间减少60%-80%,任务失败后的重启时间急剧下降,整体仿真效率提升2-5倍
  3. 金融高频交易与回测:提供亚毫秒级的稳定低延迟与超高并发读写能力。批量回测与风险计算性能提升3-6倍,数据加载时间缩短70%-90%,助力决策从“小时级”进入“分钟级”。
  4. 生命科学基因分析:针对海量小文件(如FASTQ、BAM)的读写进行极致优化。全基因组分析流程效率提升2-4倍,使多样本并行处理能力增长5倍以上,极大加速科研发现。
  5. 半导体芯片设计(EDA):攻克数百万小文件并发访问的业界难题。Regression测试吞吐量提升3-6倍,目录扫描与文件创建速度飞跃,将芯片设计的关键路径周期缩短30%-50%**。
  6. 海量视觉计算:支撑4K/8K视频流、遥感影像的实时处理。批量图像处理性能提升3-8倍,让数据预处理不再拖慢GPU分析流程。

三、面向未来的配置:如何构建你的极致存储?

该产品提供灵活配置,以满足不同规模与预算的需求。以下为一组经深度优化的推荐配置方案,直观展现其卓越的性价比:

关键组件方案一(性能入门)方案二(均衡之选)方案三(极致性能)
存储容量45TB (4x 15.36TB NVMe)100TB (8x 15.36TB NVMe)150TB (11x 15.36TB NVMe)
核心处理器2x Xeon 银牌 4416+ (40核)2x Xeon 银牌 4416+ (40核)2x Xeon 金牌 6530 (64核)
高速缓存192GB DDR5192GB DDR5256GB DDR5
网络接口2x 400GbE (可汇聚至800Gbps)2x 400GbE (可汇聚至800Gbps)2x 400GbE (可汇聚至800Gbps)
实测带宽读42GB/s, 写30GB/s读98GB/s, 写70GB/s读100GB/s, 写100GB/s
参考起始价位21万元级31万元级39.999万元级

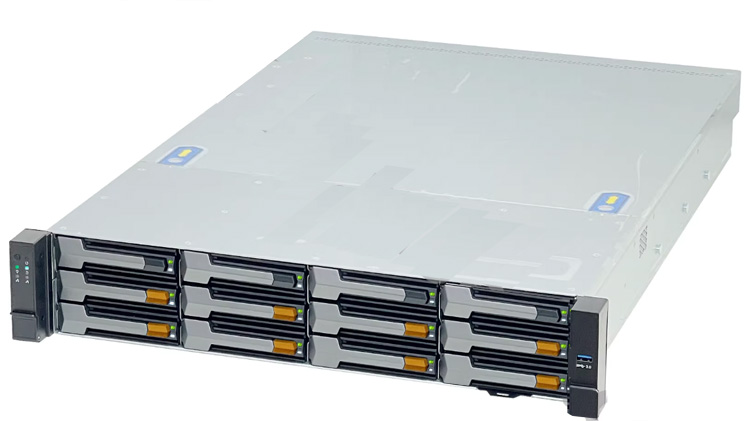

所有方案均基于2U机架式高密设计,原生支持400G/800G超高速网络,并可通过NVMe-oF技术轻松扩展为全闪存储资源池,是构建未来AI数据中心和私有云的理想基石。

结语:让存储,匹配您对未来的野心

在数据驱动一切的时代,存储性能就是核心生产力。100GB/s全闪存存储服务器的出现,标志着存储从被动“仓储”到主动“赋能”的角色转变。它承载的,不仅是海量数据,更是企业缩短研发周期、捕捉市场先机、赢得AI竞赛的关键筹码。

当您的算力不再等待,创新必将全速前进。
